钒酸钇由于其高增益,低阈值和在泵浦波长处的高吸收系数而越来越受欢迎,这是由于钕掺杂剂在晶格中的出色配合所致。 这些优点使 Nd:YVO4比Nd:YAG在低功率设备(例如手持式指针和其他紧凑型激光器)上是更好的选择。

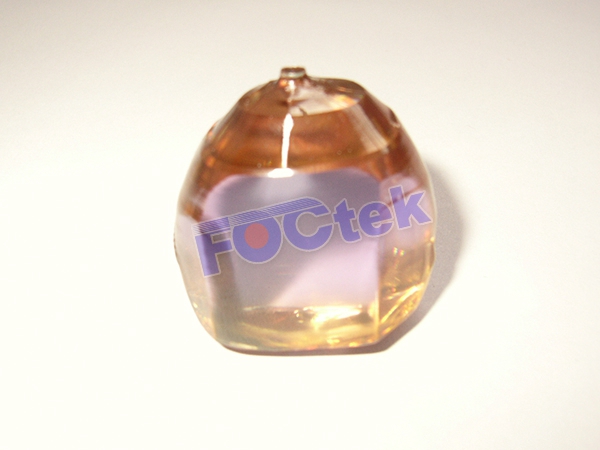

      利用先进的技术来生长和制造高光学品质的 Nd:YVO4晶体,FOCtek可以提供各种成品晶体。



功能包括:

1)
钕掺杂浓度:
浓度的10%以内0.1〜3 atm%的公差
2)
宽x高:
1*1~ 16*16mm
3)
长度:
0.02 ~ 20mm



典型规格和公差:

1)
方向:
a-cut crystalline direction(+/-0.20)
2)
尺寸公差:
+/-0.1mm(typical)High precision +/-0.005mm can be available upon request.
3)
波前失真:
<l/8@633nm
4)
表面质量:
better than 20/10 Scratch/Dig per MIL-O-1380A
5)
并行性:
< 10 arc seconds
6)
垂直度:
< 5 arc minutes
7)
表面平整度:
<l/10 at 632.8nm
8)
通光孔径:
Central 95%
9)
倒角:
0.15x450
10)
损坏阈值:
over 15J/cm2 (rods without coating) over 700 MW/cm2 (coating)
11)
Coating:

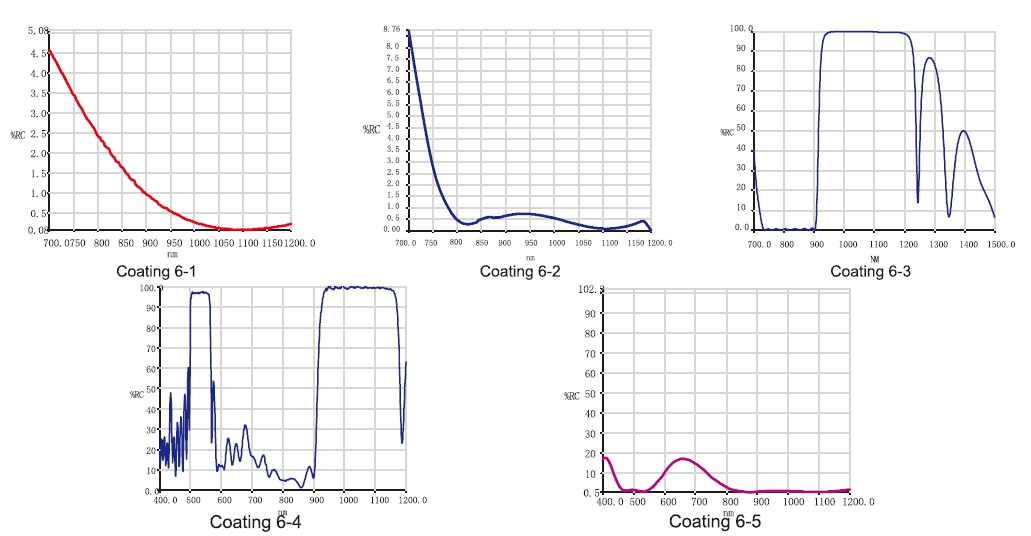

(1) AR@1064nm, R< 0.1% (see coating 6-1)
(2) AR@1064nm, R< 0.1% & HT@808nm, T>95% (see coating 6-2)
(3) HR@1064nm, R>99.8% & HT@808nm, T>95%(see coating 6-3)
(4) HR@1064nm, R>99.8%, HR@532 nm, R>99% & HT@808 nm, T>95%(see coating 6-4)
(5) AR@1064 nm, R<0.1%, AR@532NM, R<0.3%(see coating 6-5)

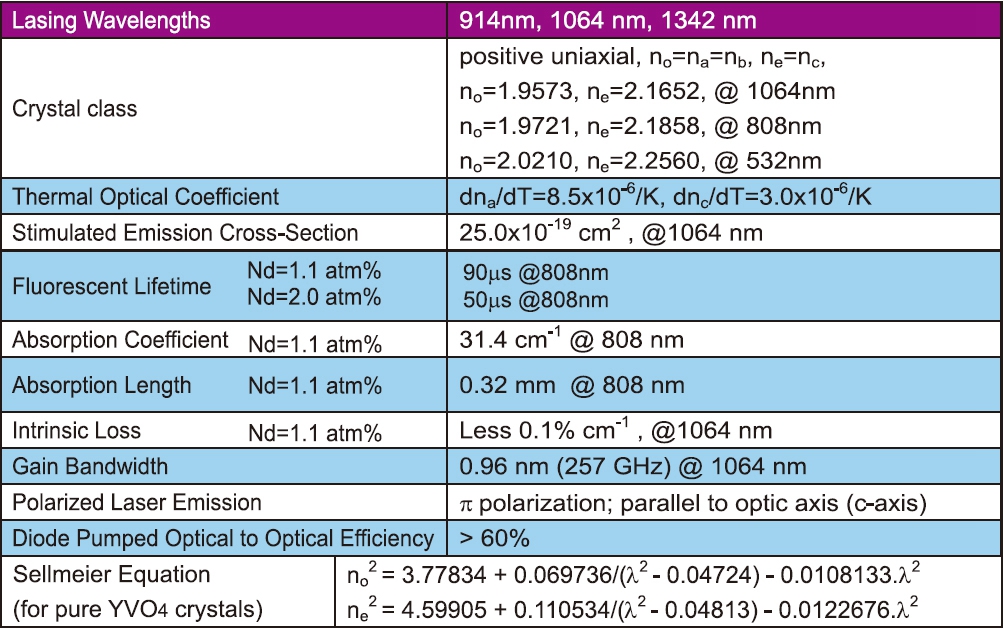

原子密度 ~1.37x1020 atoms/cm2
晶体结构 Zircon Tetragonal. space group D4h, a=b=7.12, c=6.29
密度 4.22 g/cm2
莫氏硬度 Glass-like, ~5
热膨胀系数
αa=4.43x10-6 /K, αC=11.37x10-6/K
导热系数
║C:5.23 W/m/K; ┴ C: 5.10W/m/K

如何处理Nd:YVO4晶体



    当您从福特科收到晶体时,请确保只有合格的人员才能在干净的环境中打开内包装。 请防止指纹,油污和其他物质粘附在抛光或涂层表面上。

       如果表面被污染,请用空气球吹打表面。 如果晶体表面仍然有污染,请用清洁液和柔软的丝绸清洁表面。 建议使用50%高纯酒精和50%高纯醚的混合液作为清洗液。 请通知受污染的表面非常容易损坏。 当抛光表面起雾或损坏时,请向福特科请求重新抛光和涂层服务。



晶体上的痕迹

      对于一般的a切口Nd:YVO4,在表面上有一个垂直于光轴的点标记。 并且,如果在输入和输出表面上的涂层不同,则在壳侧面上的箭头标记将从输入表面指向输出表面。



标准产品系列

      福特科有很多二极管泵浦激光光学系统的标准系列套件,可以很容易地从下面列出的列表中选择所需的组件。

Part
Size
(mm)
Nd
Coatings
S1
S2
NYV001
3x3x1
0.5%
AR@1064nm, HT@808nm
AR@1064nm,
NYV002
3x3x1
1%
AR@1064nm, HT@808nm
AR@1064nm,
NYV003
3x3x1
1%
HR@1064nm, HT@808nm,
AR@1064nm,
NYV004
3x3x1
1%
HR@1064nm,HT@808nm,HR@532nm
AR@1064nm,
NYV005
3x3x3
0.5%
AR@1064nm, HT@808nm
AR@1064nm, HT@808nm
NYV006
3x3x3
0.5%
HR@1064nm, HT@808nm
AR@1064nm, HT@808nm
NYV007
3x3x5
0.5%
AR@1064nm, HT@808nm
AR@1064nm, HT@808nm
NYV008
3x3x8
0.5%
AR@1064nm, HT@808nm
AR@1064nm, HT@808nm
NYV009
3x3x12
0.5%
AR@1064nm, HT@808nm
AR@1064nm, HT@808nm
NYV010
3x3x3
1.0%
AR@1064nm, HT@808nm
AR@1064nm, HT@808nm
NYV011
3x3x3
1.0%
HR@1064nm, HT@808nm
AR@1064nm, HT@808nm
NYV101
3x3x0.5
3.0%
HR@1064nm, HR@532nm,HT@808nm
AR@1064nm&532 nm
NYV102
3x3x1
1.0%
HR@1064nm, HR@532nm,HT@808nm
AR@1064nm&532 nm
NYV103
3x3x1
2.0%
HR@1064nm, HR@532nm,HT@808nm
AR@1064nm&532 nm
NYV104
3x3x3
1.0%
HR@1064nm, HR@532nm,HT@808nm
AR@1064nm&532 nm
NYV105
3x3x5
0.5%
HR@1064nm, HR@532nm,HT@808nm
AR@1064nm&532 nm
NYV106
3x3x2
1.0%
HR@1064nm, HR@532nm,HT@808nm
AR@1064nm&532 nm
NYV107
3x3x2
0.5%
HR@1064nm, HR@532nm,HT@808nm
AR@1064nm&532 nm
