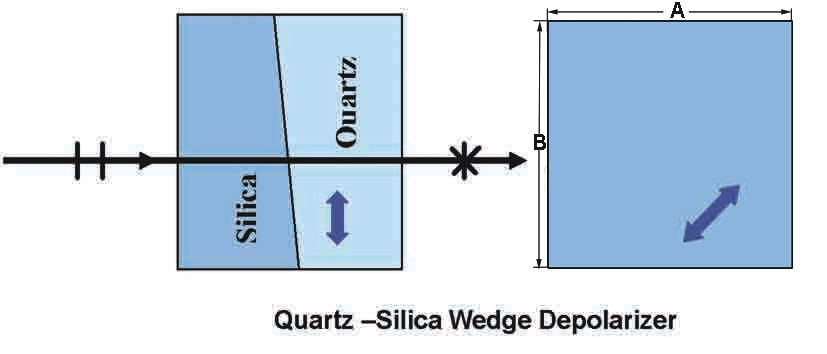

该DQW系列除偏振器由晶体石英楔和补偿熔融石英楔组成,以校正角度偏差。 石英楔的光轴位于楔形平面内,与入射偏振成45度角。 然后,结果是在孔径上形成了一个可变的延迟板,该延迟板会在所有波长下产生去极化。 因此,这种DQW去偏振器对单色光有效。

标准规格

 光谱范围(nm): ---------------------------------- 220-1100,1100-2600
 直径公差: ----------------------------------- +0.0/-0.2 mm
 表面质量: -------------------------------------- 60/40
 平坦度@ 632.8nm: ------------------------------- λ/8
 平行性: -------------------------------------------- <1 min
 光束偏差: -------------------------------------- <3 min
 芯片: ---------------------------------------------------- <0.2 mm
 倒角(斜角): ------------------------------------- <0.5 mm x 45 deg
 峰值透射率(%): ---------------------------- 92 (Uncoated)
 涂层: ------------------------------------------------ uncoated
 贴片机: ---------------------------------------------- unmounted
 最大峰值功率(MW / cm2): --------------------- 300

最大连续功率(W / cm2): -------------------------- 100

涂层:MgF2,窄带或宽带AR涂层均可用。
固定器:可以使用黑色阳极氧化铝环。要订购已安装的除偏器,只需在零件号中添加后缀M。





P/N#
                                           Aperture



Thickness(mm)
A (mm)
B (mm)
DQW10
10.0
9.0
5
DQW12
12.7
11.5
5
DQW15
15.0
13.5
5
DQW20
20.0
18.5
5
DQW25
25.4
22.0
5
