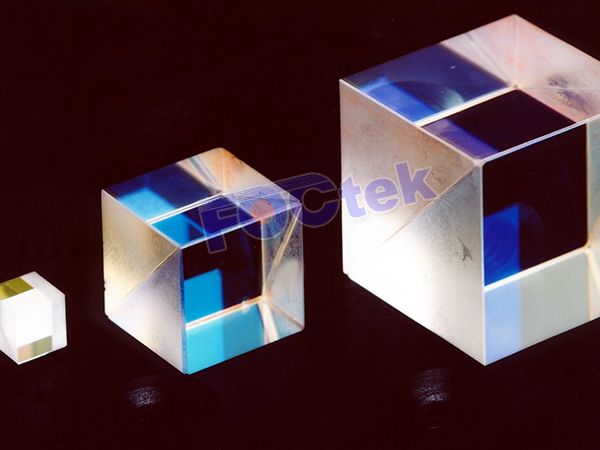

    立方体分光镜

    分光板
    立方体分光镜
    非偏振立方分光镜
    其他分束器

           立方体分束器是通过将两个精密直角棱镜与斜边表面上适当的干涉涂层粘合在一起而构成的。 涂层的吸收损耗是最小的透射和反射，尽管输出是部分偏振的，但接近50％（平均）。 如果偏振灵敏度对于您至关重要，我们建议您从“偏振立方分光镜”或“非偏振立方分光镜”中进行选择。

    材质：----------------------------------------- N-BK7或H-K9L甲级光学玻璃

    尺寸公差：--------------------------------------------------------------±0.2毫米

    平面度：------------------------------------------------ ------------ l/4@632.8nm

    表面质量：------------------------------------------------------------ 60-40刮和挖

    光束偏差：------------------------------------------------------------------ <3弧分

    T / R：-------------------------------------------------- 50/50±5％，用于随机极化

          -------------------------------------- T =（Ts + Tp）/ 2，R =（Rs + Rp）/ 2

     涂层：斜边面：------------------------------------------------------部分反射涂层

     所有输入和输出面：---------------------------------------------------------增透膜



     标准镀膜波长：

     窄带：----- 488、532、632.8、650、808、850、980、1064、1310、1550 nm

     宽带：---------- 450-650、650-900、900-1200、1200-1550、1500-1610 nm

    标准尺寸：
    Size(mm) Narrow Band Broadband
    Part No. Part No.
    3.2x3.2x3.2 BSC1101 BSC1201
    5x5x5 BSC1102 BSC1202
    10x10x10 BSC1103 BSC1203
    12.7x12.7x12.7 BSC1104 BSC1204
    15x15x15 BSC1105 BSC1205
    20x20x20 BSC1106 BSC1206
    25.4x25.4x25.4 BSC1107 BSC1207



    订购信息：

    零件编号-波长

    例如BSC1203 -1500-1610nm

    分束器立方体10X10X10mm，1500-1610 nm宽带涂层

    立方光束分束器的注意事项：

    1.可定制任何尺寸的非标准分束立方体（从2.0x2.0x2.0mm到50.0x50.0x50.0mm） 可根据要求提供。

    2.除N-BK7外，还使用其他光学材料（例如融合）制成的定制分束立方体可根据要求提供Pyrex二氧化硅。

    3.高精度分束立方体，具有更好的平坦度（<l / 8），更好的表面质量（优于20/10）可根据要求提供更好的光束偏差（<1’）。

    4.除50/50外，还可应要求提供非标准的分光比（从T / R = 90/10到10/90）。
